Q235B焊管

　　Q235B焊管是以Q235B碳素结构钢为原料，通过焊接工艺制成的管状产品，广泛应用于建筑、机械、流体输送等领域。以下从材料特性、生产工艺、质量要求、应用场景及注意事项等方面进行详细说明：

　　一、Q235B材料特性

　　化学成分

　　碳(C)：≤0.20%(含量低，焊接性良好)。

　　锰(Mn)：0.30%-0.70%(提高强度和韧性)。

　　硅(Si)：≤0.30%(脱氧剂，少量存在不影响性能)。

　　硫(S)、磷(P)：≤0.045%(控制杂质，避免脆性)。

　　力学性能

　　屈服强度：≥235MPa(B级表示常温冲击韧性合格)。

　　抗拉强度：375-500MPa。

　　伸长率：≥26%(保证塑性变形能力)。

　　冲击韧性：20℃时冲击功≥27J(B级标准)。

　　焊接性

　　碳当量(CEV)：约0.38%(<0.45%，焊接裂纹敏感性低)。

　　适用工艺：手工电弧焊、气体保护焊、埋弧焊等常规方法均可。

　　二、Q235B焊管生产工艺

　　1. 原料准备

　　钢板/钢带：采用Q235B热轧卷板或中厚板，表面无裂纹、分层、锈蚀等缺陷。

　　切割：根据管径和长度要求，将钢板切割成矩形或圆形坯料。

　　2. 成型工艺

　　高频直缝焊管(ERW)：

　　钢板经成型机卷成圆管，通过高频电流加热边缘至熔融状态，加压焊接。

　　特点：生产效率高、焊缝质量稳定、尺寸精度好。

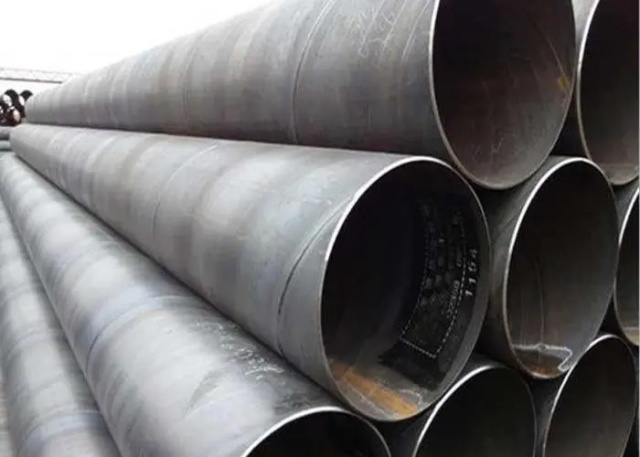

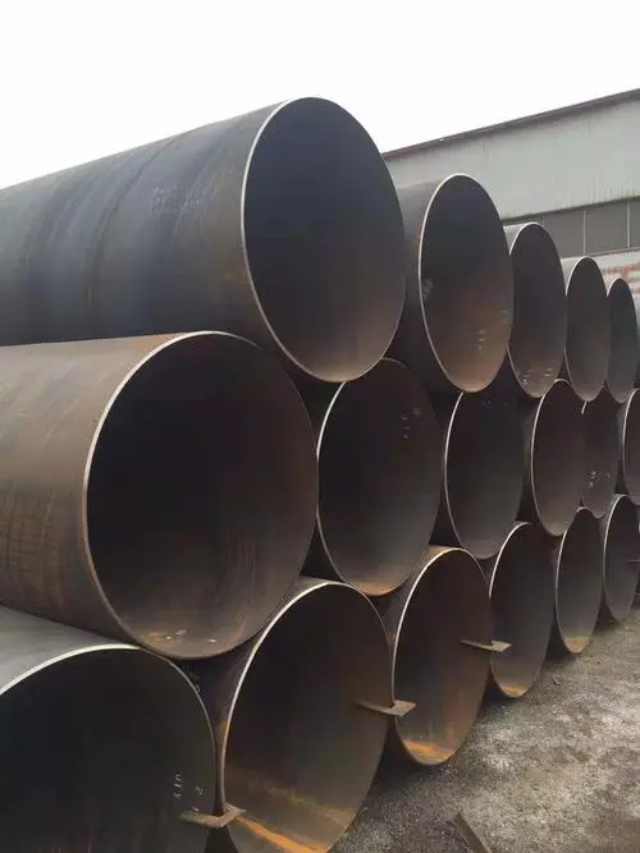

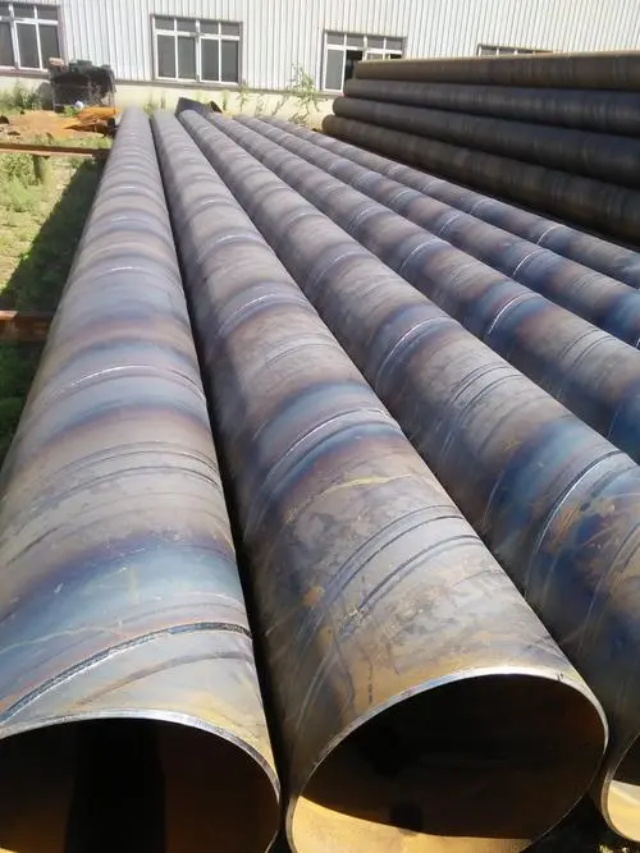

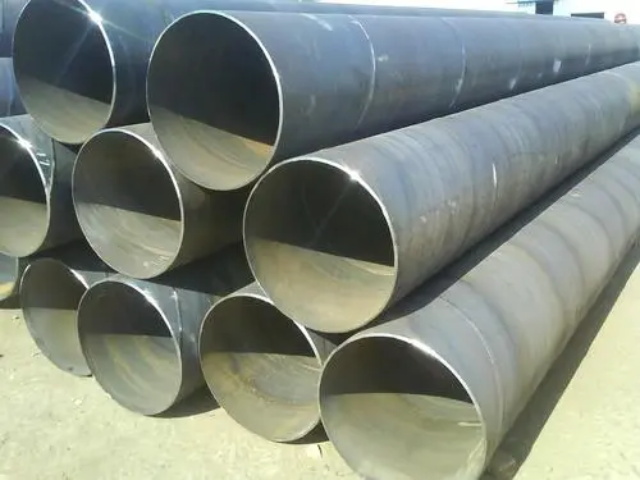

　　螺旋焊管：

　　钢带螺旋卷绕成型，自动埋弧焊接，适用于大口径、厚壁管。

　　特点：材料利用率高、可生产大直径管，但焊缝长度较长。

　　直缝埋弧焊管(LSAW)：

　　钢板预弯后，采用JCOE或UOE成型工艺，埋弧焊接。

　　特点：适用于高压、厚壁管，焊缝质量高。

　　3. 焊接参数控制

　　高频焊：

　　频率：200-500kHz，加热温度：1300-1450℃。

　　焊接速度：根据管径和壁厚调整(如φ114×4mm管，速度约30m/min)。

　　埋弧焊：

　　电流：500-800A，电压：30-36V，焊接速度：0.5-1.5m/min。

　　焊剂：SJ101(熔炼型)，保护气体：CO₂(混合气体可提高焊缝质量)。

　　4. 焊后处理

　　在线热处理：高频焊管通过中频感应加热消除焊接应力，改善组织。

　　定径矫直：通过多辊定径机调整管径，矫直机消除弯曲。

　　切头尾：去除焊接起始和结束段的缺陷部分。

　　三、Q235B焊管质量要求

　　1. 外观质量

　　焊缝：表面平整、无裂纹、气孔、夹渣、未熔合等缺陷。

　　管体：无划痕、凹坑、分层，端面垂直度≤1%管径。

　　2. 尺寸精度

　　外径偏差：±1%D(D为公称直径)。

　　壁厚偏差：±10%t(t为公称壁厚)。

　　直线度：每米弯曲度≤1.5mm，全长弯曲度≤0.15%L(L为管长)。

　　3. 力学性能

　　拉伸试验：焊缝及热影响区抗拉强度≥235MPa。

　　弯曲试验：面弯和背弯各2个试样，弯曲角度180°，无裂纹。

　　压扁试验：管长L=1.5D，压扁至内壁间距=0.5D，无裂纹或分层。

　　4. 无损检测

　　高频焊管：100%在线涡流检测或超声波检测，缺陷信号幅度≤15%满屏高度。

　　埋弧焊管：100%X射线或超声波检测，合格级别按SY/T 4103或GB/T 9711执行。

　　5. 防腐要求

　　普通防腐：喷砂除锈至Sa2.5级，涂刷环氧富锌底漆(干膜厚度≥60μm)+面漆。

　　加强防腐：3PE涂层(环氧粉末+胶粘剂+聚乙烯)，适用于埋地或潮湿环境。

　　四、Q235B焊管应用场景

　　建筑结构：

　　脚手架、钢结构厂房、桥梁支撑、塔吊等，利用其高强度和可焊性。

　　机械制造：

　　输送机滚筒、液压油缸、机械轴套等，需承受动载荷或静载荷。

　　流体输送：

　　水、煤气、蒸汽、石油等低压流体管道，需配合防腐处理。

　　农业设施：

　　温室大棚骨架、灌溉管道等，成本低且耐腐蚀性满足要求。

　　五、注意事项

　　焊接工艺选择：

　　厚壁管(t>8mm)需预热至100-150℃，避免冷裂纹。

　　低温环境(-20℃以下)需选用低氢型焊材(如J422)，并控制层间温度。

　　材料代用：

　　不可随意用Q195或Q345替代Q235B，需通过设计计算和工艺评定。

　　存储与运输：

　　避免与酸、碱等腐蚀性物质接触，堆放时垫木防潮。

　　安全使用：

　　定期检查焊管腐蚀情况，及时更换严重锈蚀或变形的管段。

　　六、常见问题与解决方案

　　焊缝开裂：

　　原因：焊接应力过大、氢含量高、材料韧性不足。

　　解决：优化焊接顺序、焊后消氢处理、选用低氢焊材。

　　管体变形：

　　原因：焊接热输入过大、夹具固定不牢。

　　解决：控制焊接速度、采用刚性固定或分段退焊。

　　防腐层脱落：

　　原因：表面处理不彻底、涂层厚度不足。

　　解决：加强喷砂除锈、按标准控制涂层厚度。

　　Q235B焊管因其成本低、性能稳定、加工方便，成为工业和民用领域的常用材料。通过严格控制生产工艺和质量检验，可确保其安全可靠地应用于各类工程中。
